硅橡膠機器視覺檢測系統檢測O型橡膠圈外觀方案！
作者 : 安徽思普泰克發布時間 : 2020-05-12 瀏覽 : 220 次
注明：思普泰克硅橡膠機器視覺檢測系統檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
產品的尺寸檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 尺寸 | 背光檢測 | 可檢 |
| 2 | 毛邊 | 背光檢測 | 可檢 |
| 3 | 斷裂 | 正光檢測 | 可檢 |
| 4 | 壓傷 | 正光檢測 | 可檢 |
注明：安徽思普泰克硅橡膠機器視覺檢測系統檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

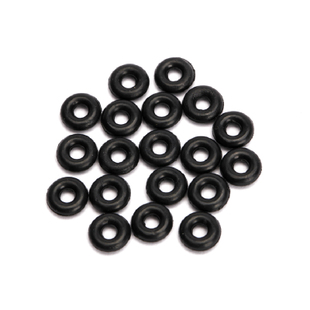

樣品圖：
二、設備組成及主要機構
設備型號：云盤高速檢測機2口下料 （方形） 外形尺寸950*850*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 22”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 4套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 4套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 4套 |
| 7 | 環形光源 | 定制光學自適應光源 | 4套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
| 9 | 伺服電機 | 松下 | 1套 |
| 10 | 減速機 | SIPOTEK定制 | 1套 |

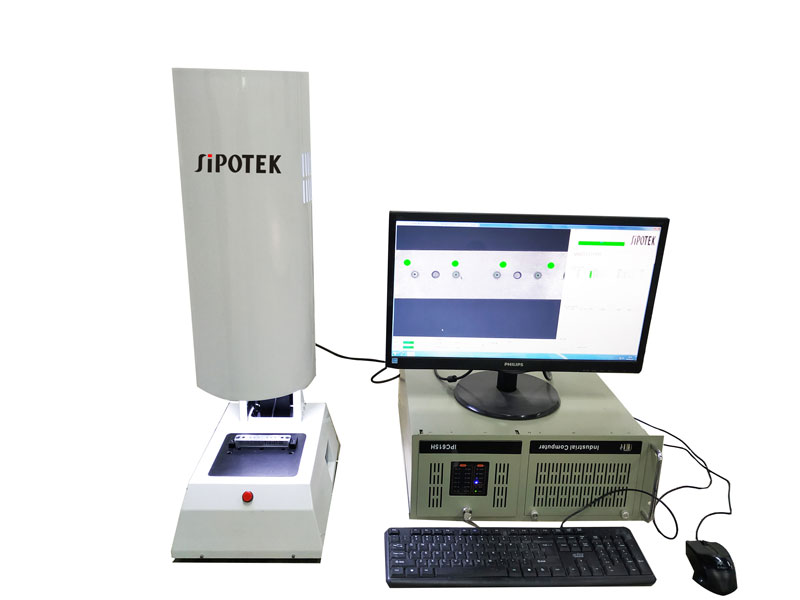

硅橡膠機器視覺檢測系統外觀

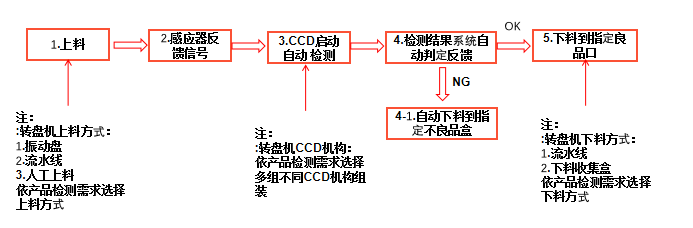

設備檢測流程
三、樣件測試圖片:
底部正光檢測良品原圖：
底部正光檢測良品分析圖：OK

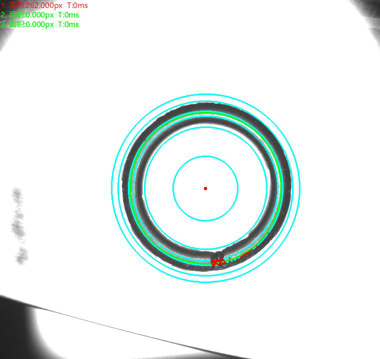

底部正光檢測不良品分析圖：NG 不良特征：壓傷

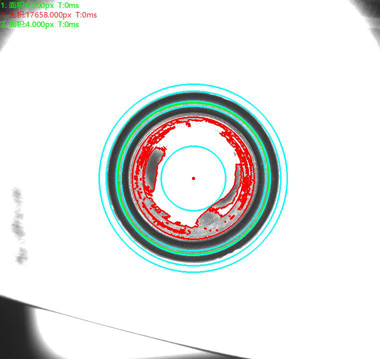

底部正光檢測不良品分析圖：NG 不良特征：內毛邊
底部正光檢測不良品分析圖：NG 不良特征：斷裂

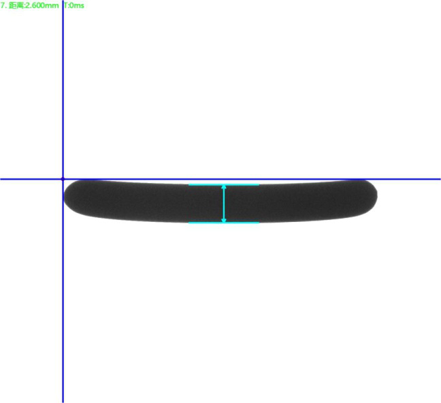

側面背光檢測良品分析圖：OK

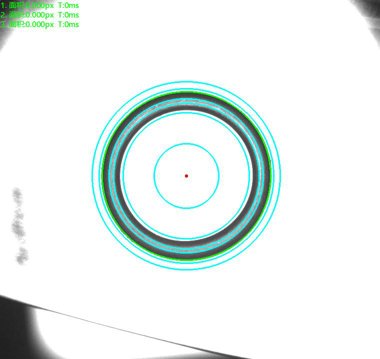

頂部正光檢測良品分析圖：OK

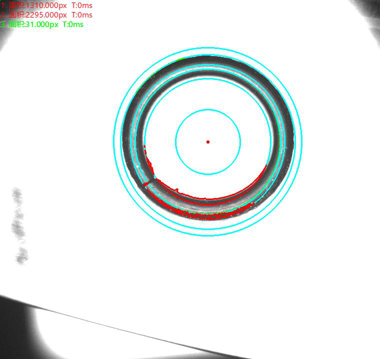

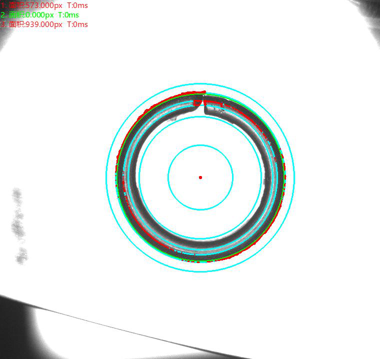

頂部正光檢測不良品分析圖：NG 不良特征：斷裂

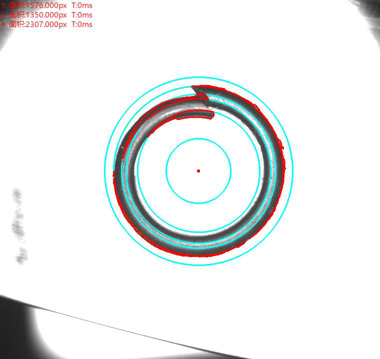

頂部正光檢測不良品分析圖：NG 不良特征：壓傷

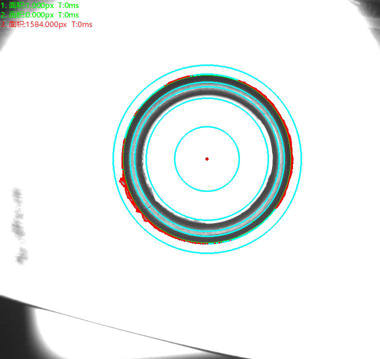

頂部正光檢測不良品分析圖：NG 不良特征：外毛邊

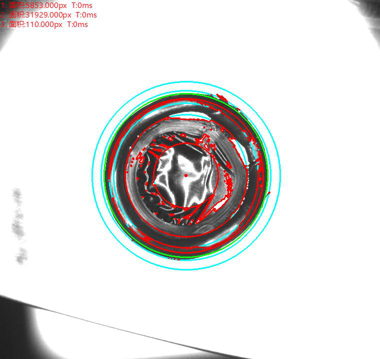

頂部正光檢測不良品分析圖：NG 不良特征：變形
四、硅橡膠機器視覺檢測系統安裝要求:
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
