五金圓帽機器視覺檢測方案

作者 : admin發布時間 : 2022-10-17 瀏覽 : 241 次
五金圓帽 機器視覺檢測方案 _深圳市思普泰克科技有限公司 一:檢測內容及要求 檢測工件面積: 高度8.5mm* 寬度 10.3mm 的整體樣件的外觀檢測 檢測內容: 1: 底面檢測表面凹槽 2: 側面檢

商務咨詢:178-5603-5060(微信同號)

五金圓帽機器視覺檢測方案_思普泰克智能制造科技有限公司


一:檢測內容及要求



檢測工件面積:

              高度8.5mm*寬度10.3mm的整體樣件的外觀檢測



檢測內容:

               1:底面檢測表面凹槽

               2:側面檢測高度、寬度尺寸

               3:頂部檢測表面劃傷、碰傷

               4:斜面檢測內螺牙有無



注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率:每分鐘檢測數量200-400(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.


二: 設備組成及主要機構



整體構成:尺寸:  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19

4:工業相機: 4,底部檢測表面凹槽。側面檢測高度、寬度尺寸。頂部檢測表面外觀劃傷、碰傷。斜面檢測螺牙

5:工業鏡頭:4FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)

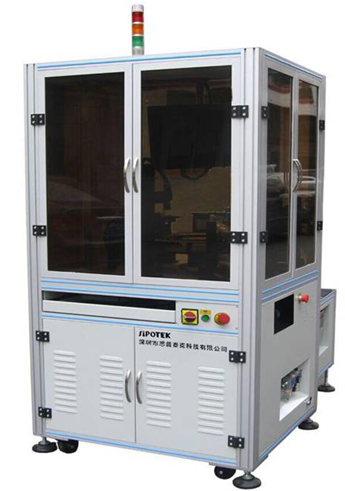

.1: 設備外觀3D立體圖

五金圓帽機器視覺檢測方案



三:底部面檢測方式

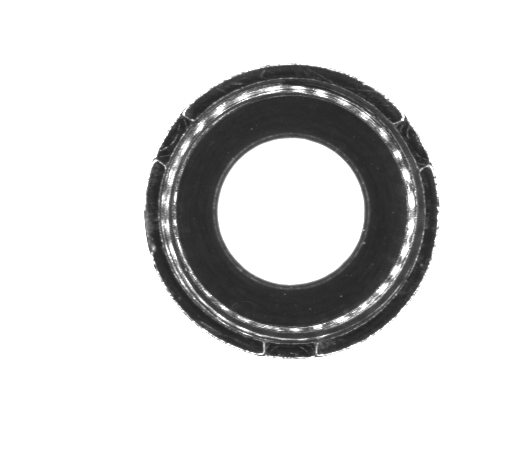

底部檢測效果原圖:

五金圓帽機器視覺檢測方案



三:底部檢測方式

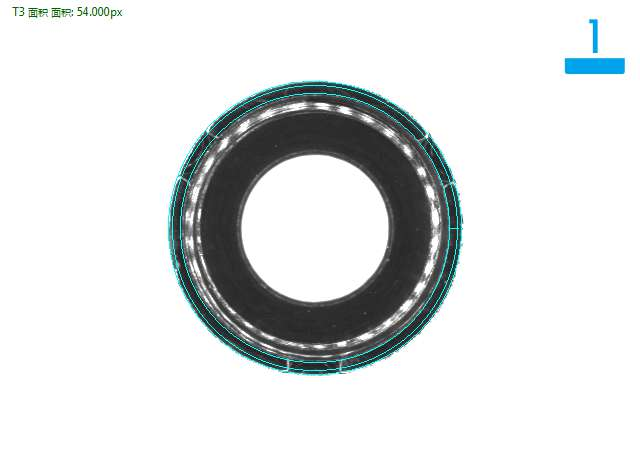

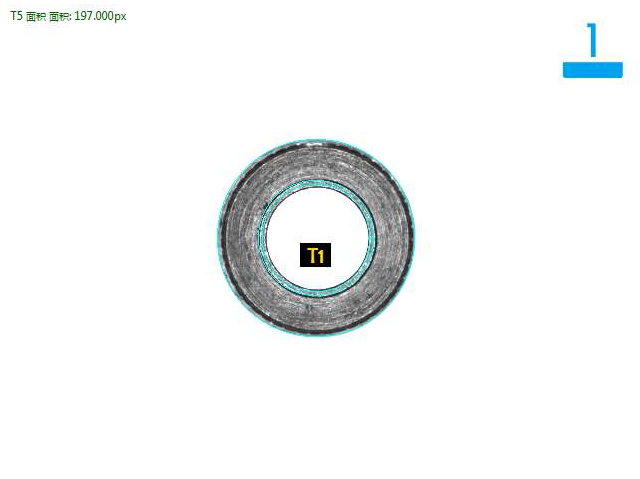

底部檢測良品分析圖:OK

五金圓帽機器視覺檢測方案



三:底部檢測方式

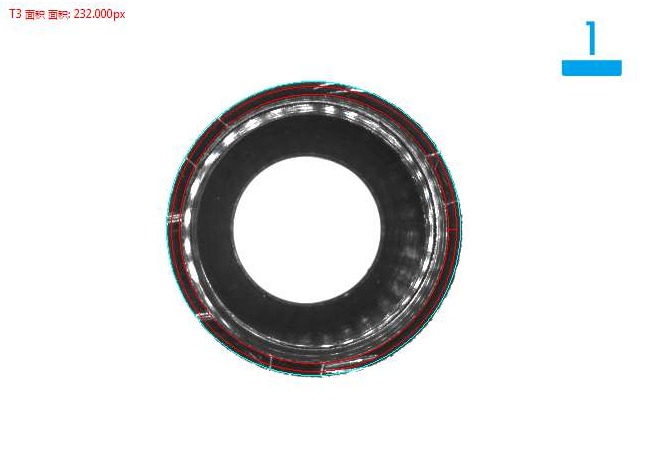

底部檢測高度不良不良品分析圖:NG

底部檢測



三:2側面檢測方式

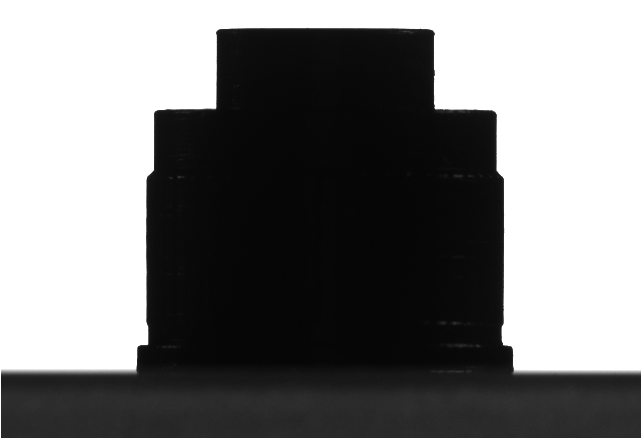

側面檢測效果原圖:


底部檢測



三:2側面檢測方式

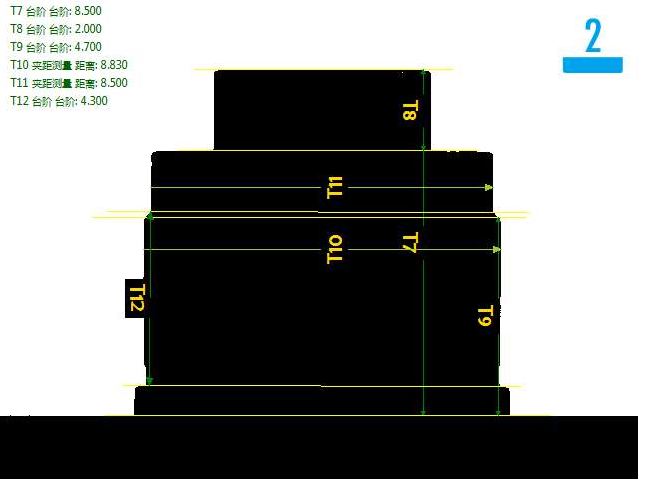

側面檢測良品分析圖:OK

底部檢測



三:3頂部檢測方式

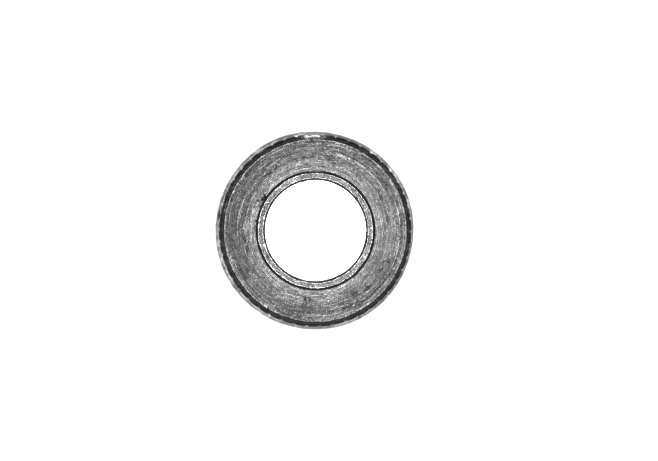

頂部檢測效果原圖:

底部檢測



三:3頂部檢測方式



頂部檢測良品分析圖:OK

五金圓帽機器視覺檢測方案



三:4斜面檢測方式

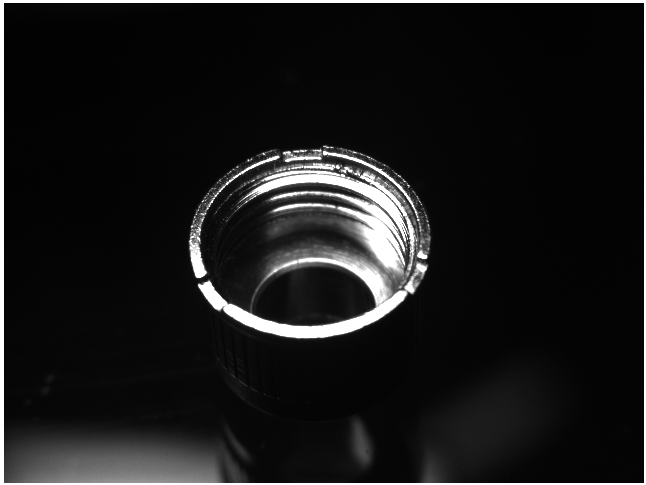

斜面檢測效果原圖:



五金圓帽機器視覺檢測方案

三:4斜面檢測方式

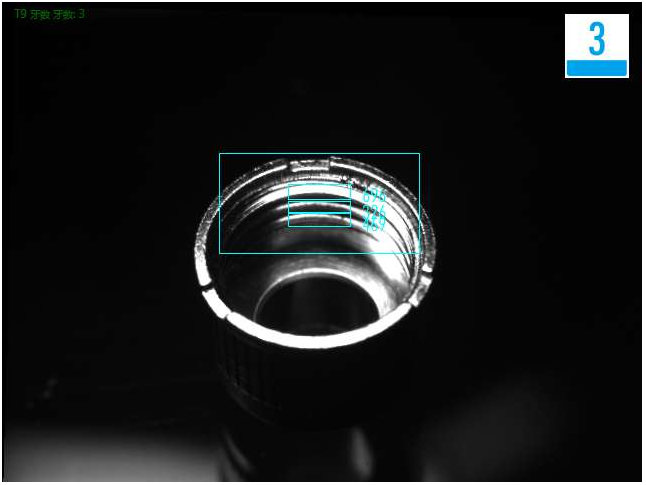

斜面檢測良品分析圖:OK

斜面檢測



.系統安裝要求:



設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;

空氣濕度: 90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源:     交流220V,50Hz,  耗電<1KVA,氣壓0.35~0.7MPa

以上就是五金圓帽機器視覺檢測方案_詳細請咨詢思普泰克,
